A.  - 1.

 Schälmaschinen



1.1


 Rollenschälmaschinen der R-OW-Serie,
Original-DORNOW-Bauweise,
lieferbar in fast allen Größen (s.u.)
  Schäl-Rollen-Ø ca. 150 mm

  In folgenden Größen lieferbar: Rollenlängen von 2000 bis 4000 mm, Förderschnecken-Ø von 500 bis 2500 mm.
  Sehen Sie auch Bereich A.-1.32 - Schäl-Rollen-Ø ca. 100 mm

  Schälen im Normalfall ohne Abwasser

Kontinuierliches, mechanisches Schälen von Kartoffeln, Karotten, rote Bete
(gekocht und ungekocht), Zwiebeln, Sellerieknollen, Cassava, Maniok, Tapioka, Orangen und Ananas (angefroren) und anderen Knollen, Wurzeln und Früchten (0151 ff., 0160, 8050 ff., 8265ff, 9700ff.)

Die Maschinen sind auch geeignet zum Reinigen von Wurzeln und Knollen wie Zuckerrüben für die Biogas-Herstellung ohne Abwasser (s. E.-20.3)

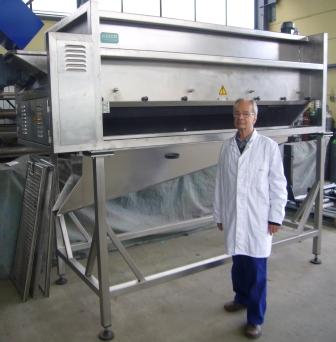

Dornow-Schälmaschine R-OW-150-A
1.1

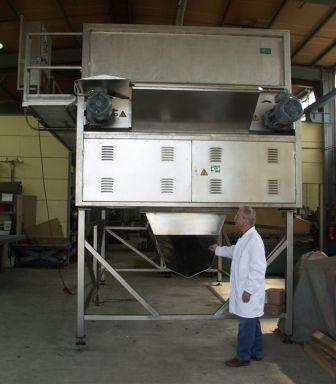

Dornow-Rollenschälmaschine R-OW-150-A
1.2

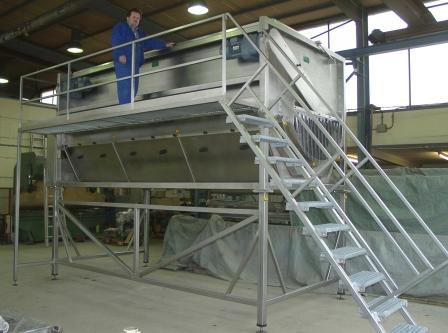

Eine DORNOW-Rollenschälmaschine R-OW-150-A zum Schälen von Yuca-Früchten (ähnlich Cassava, Maniok), fertiggestellt zum Versand nach Süd-Amerika (Durchmesser der innen liegenden Förderschnecke 1500 mm, größere Maschinen lieferbar!)


1
2
3

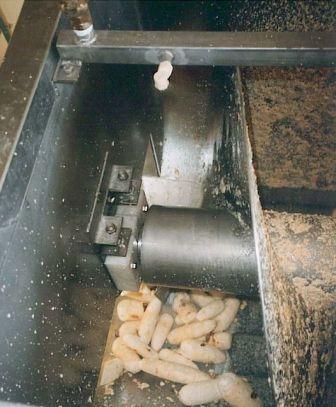

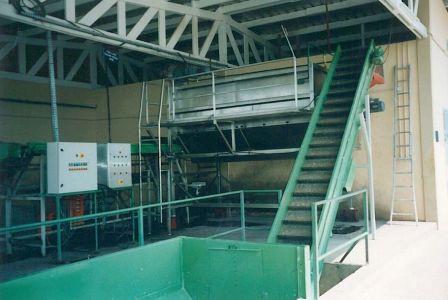

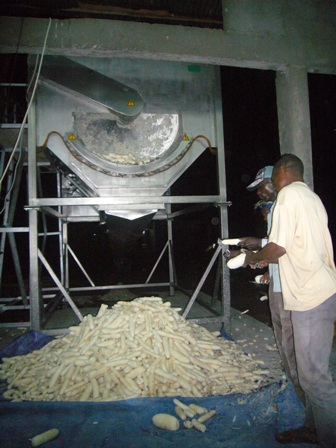

Cassava-Schälung bei einer Montage im Kongo (erster Tag der Produktion)

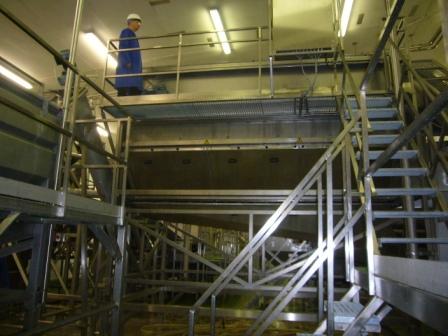

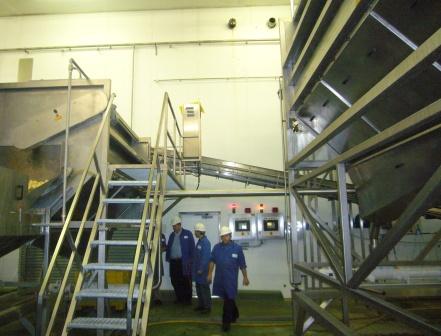

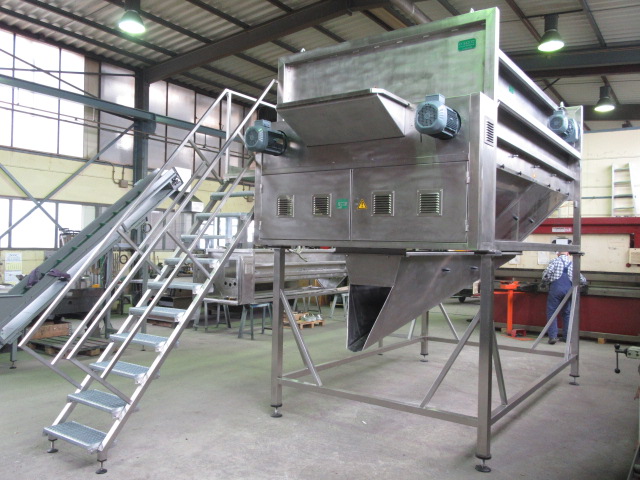

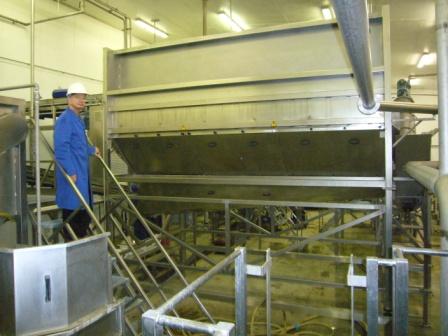

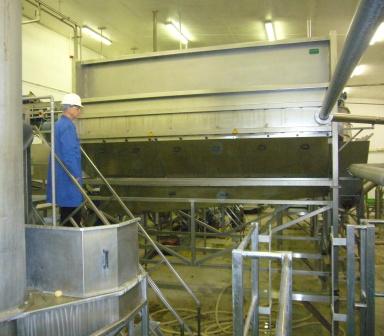

  Große Rollenschälmaschine R-OW-190-A1 in einem Kartoffelverarbeitungswerk.   Große Rollenschälmaschine R-OW-190-A1 vor dem Versand zum Schälen von Knollen und Wurzeln



3.1
4
5

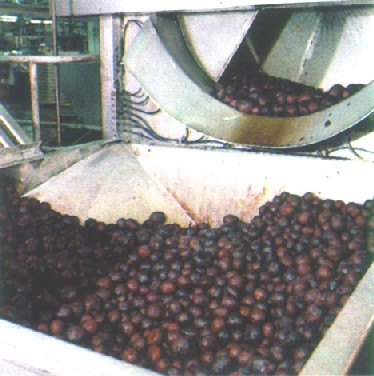

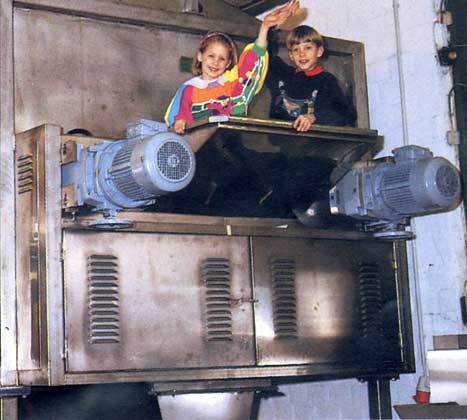

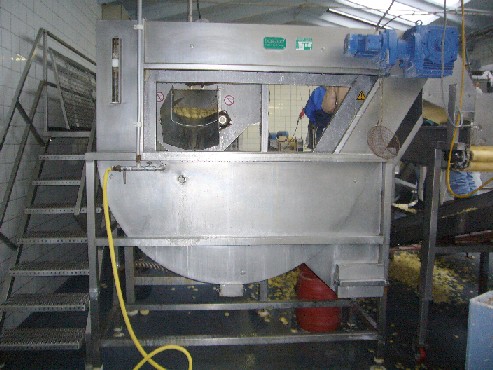

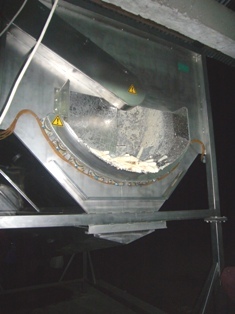

Rollenschälmaschine R-OW-130-A in Aktion: Kartoffelschälung



   Rote-Bete, geschält.   Sellerie-Knollen, geschält.
6
7
8
Größte je gebaute Rollen-Schälmaschine (mechanisch arbeitend) Typ R-OW-190-A1. Schälrollen 4000 mm lang, Durchmesser der innen liegenden Förderschnecke 1900 mm! (Art.-Nr. 8272). Die Maschine wurde vor kurzem als integraler Bestandteil in einer Dampfschälanlage aufgestellt. Sie hat hier innerhalb der Gesamt-Schälanlage eine regulierende Funktion und sorgt - auch bei schlechter Rohware - das ganze Jahr hindurch für ein gleichbleibend gutes Schälergebnis. Rollenschälmaschine R-OW-60-A

9

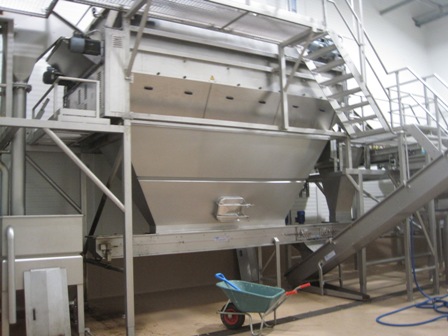

Große Rollenschälmaschine R-OW-150-A1 in einem Zwiebelverarbeitungswerk zur Herstellung von gerösteten Zwiebeln.

 - Diameter der eingebauten 2 Förderschnecken 1500 mm, Länge der Schälrollen 4000 mm


Weitere Bilder der Maschinen der R-OW-Serie:

9.1 9.2
Zwei große Rollenschälmaschinen
R-OW-150-A, Durchmesser der innen liegenden
Förderschnecke 1500 mm,
geliefert an eine Karottensaft-Fabrik.		 Kartoffelschälabfall, ohne Zusatz von Wasser,
fließt in den Auffangbehälter einer Pumpe.

 10

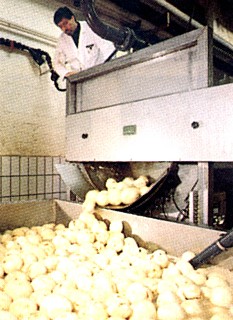

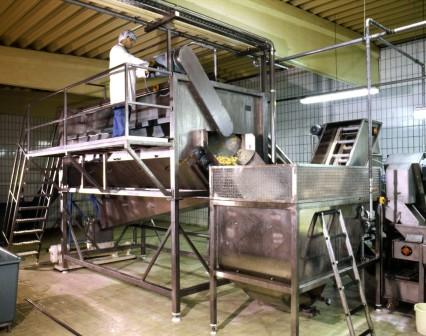

Im Hintergrund sieht man den Auslauf der DORNOW - Rollen-Schälmaschine R-OW-60-A,
links das zur Schälmaschine führende Podest mit Treppe. - Die noch in der Schälmaschine
zu sehenden Kartoffeln fallen direkt in den DORNOW - Vorratsbunker,
der drei Funktionen hat: Lagern, Waschen und Dosieren.
11

DORNOW - Rollenschälmaschine R-OW-110 mit
Vorratsbunker für Unterwasserlagerung in einem Fertig-Menü-Werk.



DORNOW ist weltweit führender Hersteller von Rollenschälmaschinen mit über 30 Jahren Erfahrung auf diesem Gebiet. Ständige Weiterentwicklungen sorgen dafür, dass die von uns geplanten und gelieferten Schälmaschinen und -anlagen von der Rohwarenannahme bis zur Verpackung des geschälten / geschnittenen Produktes heute zu den modernsten und größten in der Welt gehören. Optimale Schälergebnisse, Reduzierung von Personal und Einsparung von Wasser/Abwasser können erreicht werden.



12


Rollenschälmaschine R-OW-150-A,
Innenraum-Ø 1500 mm, in einem gewerblichen Kartoffelschälbetrieb





Alle Produkte werden allseitig gleichmäßig geschält.

Abgebildet:

Sellerie-Knollen, Kartoffeln, gekochte Rote Bete.

Weitere Bilder von geschälter Ware:
s. unten und Rubrik "Geschälte Produkte".

 13


14



15


16

17
Cassava-Schälung in Afrika mit Rollenschälmaschine R-OW-130-A Rollenschälmaschine R-OW-190-A1, mit 4 m langen Schälrollen

18
Rollenschälmaschine R-OW-130-A


  • Leistungen der o.g. Maschinen: von ca. 0,5 – 25 t Rohware/h. Innenräume (Förderschneckendurchmesser)
    von 500 –2500 mm.

  • Schälwalzen-Längen von 1000 - 4000 mm!

  • Sanftes bis aggressives Schälen möglich. Belag der Schälwalzen nach Wunsch, auch in Abstufungen. Mikro-Feinschliff-Schälung möglich. Resultat: "spiegelglatt."

  • Im Normalfall Wegfall der Schälwasserkosten ! Kein Abwasser !
    Die Maschinen können normalerweise ganz ohne Wasser arbeiten. Evtl. noch anhaftende Schalenteile werden im nachfolgenden Vorratsbunker mit "Waschstrecke" separiert. - Wenn "klebrige" Ware oder Ware mit sperrigen Schalen (Zwiebeln, u.ä.) oder sonstigen kritischen Schalen geschält wird, ist Wasserzusatz nach Bedarf erforderlich !

  • Die Maschinen sind praktisch wartungsfrei konstruiert. Starke Achsen, wenig bewegliche Teile. Lager doppelt gegen Feuchtigkeit und Schmutz gesichert, außerhalb der Nasszonen montiert. Geringer Ersatzteilbedarf. Robuste Bauweise: 24-Stunden-Betrieb möglich. Extrem lange Lebensdauer der Maschinen.

  • Das Auswechseln oder Neubelegen der Schälwalzen kann von jedermann selbst schnell durchgeführt werden. Schälwalzen-Schnellwechsel-Vorrichtungen in fast allen Rollenschälmaschinen.


 19
 20
 21
 22
 23
Kartoffeln
   Rote Bete, gekocht und ungekocht
   Sellerieknollen
   Karotten
   Kohlrabi

 24





 24.1



 24.2



 24.3
Die DORNOW-Rollenschälmaschinen schälen auch viele tropische Früchte, wie hier Maniok (Cassava, Tapioka) in Afrika. Ein saubereres Ergebnis erhält man, wenn man die Früchte länger in der Maschine, also länger schälen lässt.   Geschälte Cassava verlassen die Schälmaschine

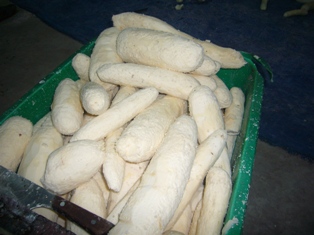

   Auslauf der Maschine R-OW-130-A   Geschältes Produkt Cassava

 → Cassava-Fabrik in Afrika während der Montage. Klicken Sie auf Neuigkeiten / News, 65



Die DORNOW - "Radikal"-Rollenschälmaschinen können schnell sehr schlechte (aussortierte) Kartoffeln usw. schälen.
Sehen Sie auch Rubrik 1.7.
Nachfolgend Bilder, aufgenommen in einem Kartoffelschälbetrieb. Beachten Sie genau die Kartoffel- und Schälqualitäten!

25
26
27
Sehr schlechte Kartoffeln vor
dem Schälen, aussortiert in gewerblichen Kartoffel-
sortieranlagen.
   Nach dem ersten oder teilweise nach dem
zweiten Schälvorgang aussortierte, schlechte Kartoffeln werden nochmals o.g. Schälmaschine zugeführt.
   Das Fertigprodukt, hergestellt aus schlechtester Rohware.

28



29
Auch manche Kürbiss-Sorten und viele andere Früchte lassen sich mit DORNOW Schälmaschinen schälen.

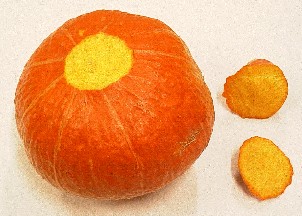

Hokkaido-Kürbis, ungeschält, zur Schälung vorbereitet. 		  Hokkaido-Kürbis, geschält.

30
31

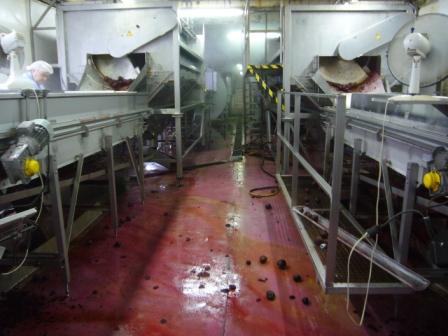

Schälabfall aus DORNOW - Rollenschälmaschinen (gepumpt).   DORNOW - Schälanlagen für blanchierte Rote Bete in
Frankreich.




32
33
33.1

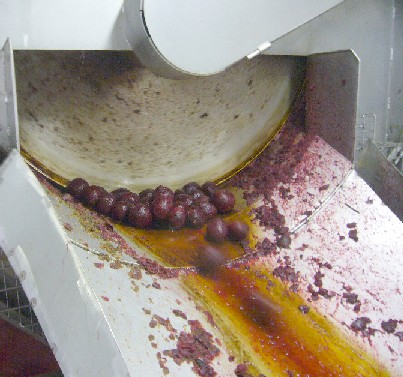

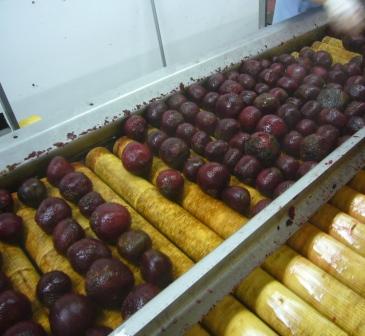

Rote Bete, gekocht oder ungekocht, lassen sich besonders gut schälen mit den Rollen-Schälmaschinen
der R-OW-Serie.

34
35
Schälanlage für Cassava / Maniok (geeignet auch für andere tropische Früchte) in Afrika.



   Blick in die Schälmaschine mit Cassava-
Früchten in Afrika.

36
37

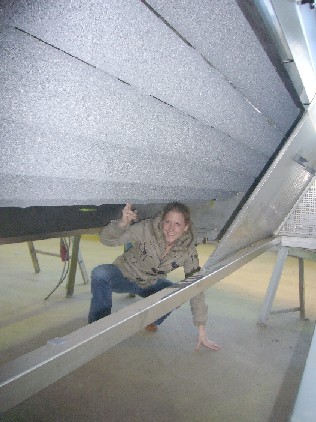

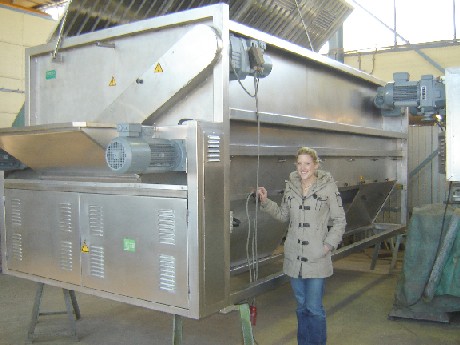

Zwiebel-Rollenschälmaschine R-OW-150-A1 (Schnecken-Ø 1500 mm, Rollenlänge 4000 mm. Schält ohne Wasser/Abwasser. Mit Junior-Chefin. Blick in die nebenstehend abgebildete Maschine während der End-Kontrolle vor Versand.


38


39

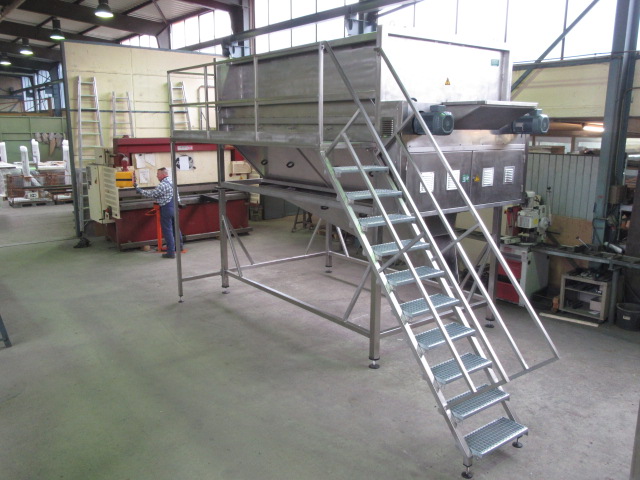

Versandfertig:
DORNOW - Rollen-Schälmaschine R-OW-150-A1, 12 Schälrollen 4 m lang, Ø 150 mm, innen liegende Förderschnecke, Durchmesser 1500 mm, zum Schälen von allen Knollen und Wurzeln. Leistung ca. 3-8 t/h je nach Produkt und gewünschtem Schälgrad.

  Die kleinste DORNOW - Rollenschälmaschine
R-OW-500-B (8050).  Schälrollen 2 m lang, Durchmesser der  innen liegenden Förderschnecke 500 mm.


Weitere Bilder von geschälten Produkten: s. oben und durch Anklicken der grünen Schaltfläche links "Geschälte Produkte".

Maschinen der R-OW-Serie mit ca. 3-m-langen Schälwalzen (0151ff., 0160):


1.1.1 R-OW-Mini-A Innen-Durchmesser   500 mm, kleinere Leistung  Art.-Nr. 0160
1.1.2 R-OW-  70-A Innen-Durchmesser   700 mm, kleine bis mittlere Leistung  Art.-Nr. 0151
1.1.3 R-OW-  90-A  Innen-Durchmesser   900 mm, kleine bis mittlere Leistung  Art.-Nr. 0152
1.1.4 R-OW-110-A Innen-Durchmesser 1100 mm, mittlere bis große Leistung  Art.-Nr. 0153
1.1.5 R-OW-130-A Innen-Durchmesser 1300 mm, große Leistung  Art.-Nr. 0154
1.1.6 R-OW-150-A Innen-Durchmesser 1500 mm, sehr große Leistung  Art.-Nr. 0155
1.1.7 R-OW-170-A Innen-Durchmesser 1700 mm, sehr große Leistung  Art.-Nr. 0156
1.1.8 R-OW-190-A Innen-Durchmesser 1900 mm, sehr große Leistung  Art.-Nr. 0157
1.1.9 R-OW-220-A Innen-Durchmesser 2200 mm, sehr große Leistung  Art.-Nr. 0158
1.1.10 R-OW-250-A Innen-Durchmesser 2500 mm, sehr große Leistung  Art.-Nr. 0159


Maschinen der R-OW-Serie mit ca. 4-m-langen Schälwalzen (8265ff):


1.1.11 R-OW-Mini-A1 Innen-Durchmesser   500 mm Art.-Nr. 8265
1.1.12 R-OW-  60-A1 Innen-Durchmesser   600 mm Art.-Nr. 8266
1.1.13 R-OW-  90-A1 Innen-Durchmesser   900 mm Art.-Nr. 8267
1.1.14 R-OW-110-A1 Innen-Durchmesser 1100 mm Art.-Nr. 8268
1.1.15 R-OW-130-A1 Innen-Durchmesser 1300 mm Art.-Nr. 8269
1.1.16 R-OW-150-A1 Innen-Durchmesser 1500 mm Art.-Nr. 8270
1.1.17 R-OW-170-A1 Innen-Durchmesser 1700 mm Art.-Nr. 8271
1.1.18 R-OW-190-A1 Innen-Durchmesser 1900 mm Art.-Nr. 8272
1.1.19 R-OW-220-A1 Innen-Durchmesser 2200 mm Art.-Nr. 8273
1.1.20 R-OW-250-A1 Innen-Durchmesser 2500 mm Art.-Nr. 8274


Maschinen der R-OW-Serie mit ca. 2-m-langen Schälwalzen, auch geeignet als Vorschälmaschinen
vor Messer-Schälmaschinen (8050ff.):


1.1.21 R-OW-500-B Innen-Durchmesser   500 mm, kleinere Leistung  Art.-Nr. 8050
1.1.22 R-OW-600-B Innen-Durchmesser   600 mm, kleine bis mittlere Leistung  Art.-Nr. 8051
1.1.23 R-OW-900-B Innen-Durchmesser   900 mm, mittlere Leistung Art.-Nr. 8052

Bilder:    Neuigkeiten / News, Punkt 24


Weitere Rollenschälmaschinen finden Sie in den Rubriken:


A. - 1.7    -  "Radikal" Rollenschälmaschinen R-RAD-60-A bis R-RAD-250-A, u.a.

A. - 1.8    -  Universal "Skin-Remover" (SR) - Maschinen R-SR-60-A bis R-SR-250-A, u.a.

A. - 1.24  -  Trommelrollenschälmaschinen

A. - 1.32  -  Rollenschälmaschinen der Baureihe "100", mit Schälwalzen-Ø von ca. 100 mm
